Видеовыходы и апскейлинг: как получить идеальный 4K из ретро-консолей

Представьте: вы запускаете любимую игру на PlayStation 2 или Sega Saturn. Экран чистый, цвета сочные, никаких артефактов. Но стоит переключиться на обычный ЖК-телевизор, как картинка превращается в мыльное пятно с размытыми краями и странными цветовыми полосами. Знакомо? Проблема не в игре и не в эмуляторе. Дело в том, что старые видеокарты работали в разрешении 240p, а современные экраны - в 1080p или 4K. Чтобы увидеть то, что видели геймеры в 90-х, нужно правильно настроить видеовыход и выбрать метод апскейлинга.

Здесь нет единственно верного ответа. У каждого метода есть свои плюсы и минусы. Кто-то хочет максимальную пиксельную точность, кто-то - мягкость старого кинескопа, а кому-то важны просто четкие текстуры без «шума». В этой статье разберем, как работает сигнал от ретро-железа, какие кабели использовать и почему простой HDMI-адаптер часто портит всю картину.

Почему 240p выглядит плохо на современных экранах

Старые консоли (NES, SNES, Genesis, PS1) выводили изображение с вертикальным разрешением всего 240 строк. Этого было достаточно для ЭЛТ-мониторов (CRT), потому что их люминофор имел естественное свечение и скругленные углы пикселей. Когда такой сигнал попадает на плоский LCD или OLED-экран, возникает конфликт:

• Размытие: Телевизор пытается растянуть 240 строк до 1080 или 2160, создавая промежуточные пиксели, которых не было в оригинале.
• Деинтерлейсинг: Многие старые игры использовали чересстрочную развертку (interlaced). Современные ТВ пытаются «склеить» кадры, что приводит к эффекту «мыла» или мерцанию.
• Цветовой сдвиг: Неправильная обработка YPbPr (композитный/компонентный сигнал) может сделать кожу персонажей зеленоватой или красной.

Чтобы решить эти проблемы, нужно контролировать процесс масштабирования самостоятельно, не доверяя его встроенным алгоритмам телевизора.

Типы видеовыходов: от композита до компонентного

Перед тем как выбирать способ апскейлинга, важно понять, какой сигнал вообще выходит из вашей приставки или эмулятора. Качество сигнала напрямую влияет на итоговый результат.

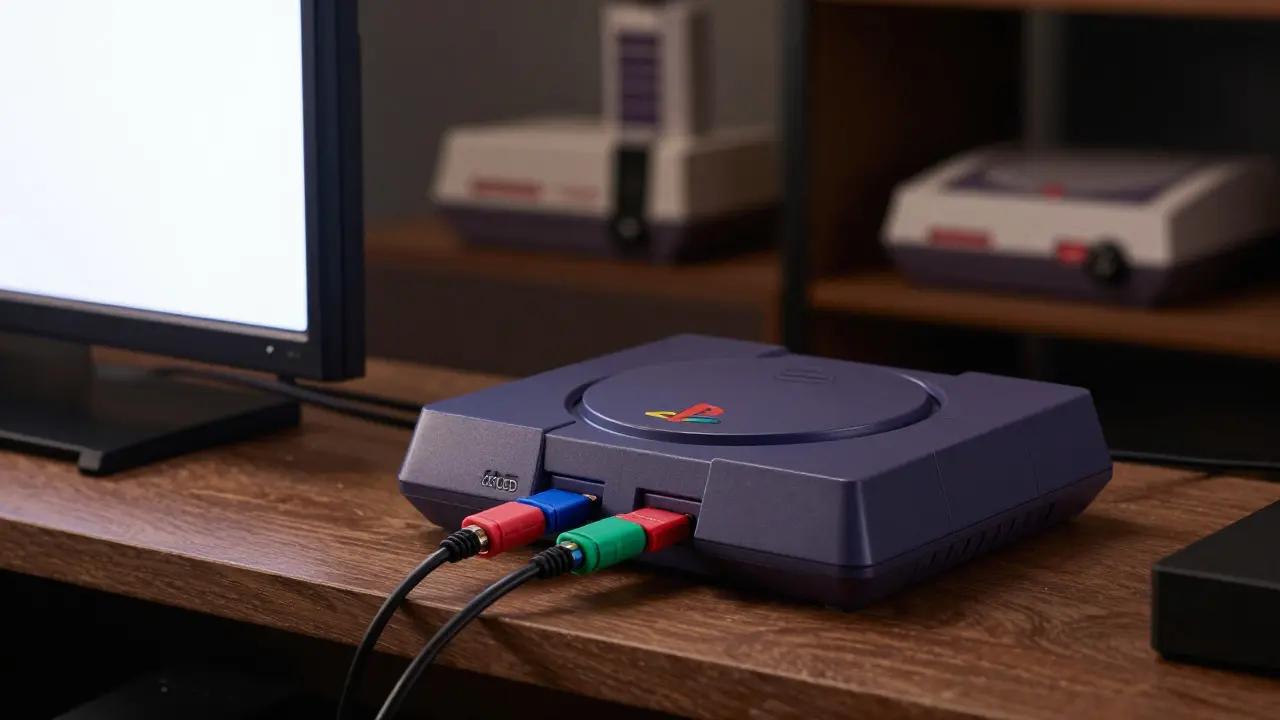

Если у вас настоящая железная консоль, лучший вариант - Компонентный выход is стандарт передачи аналогового видеосигнала, разделяющий яркость и два канала цветности для минимальных потерь качества. Он позволяет сохранить максимум деталей перед цифровизацией. Для NES или SNES S-Video будет разумным компромиссом, если компонентный недоступен.

Методы апскейлинга: пиксельная точность против гладкости

Когда сигнал поступает на современный дисплей, его нужно увеличить. Есть два основных подхода, и выбор между ними зависит от того, что вам ближе: ностальгия по «мягкому» картинке или техническая чистота.

1. Integer Scaling (Целочисленный масштабирование)

Это золотой стандарт для эмуляции. Суть проста: пиксели увеличиваются только в целое число раз. Например, разрешение 320x240 увеличивается до 640x480 (x2), 960x720 (x3) или 1280x960 (x4).

• Плюсы: Идеальная геометрия. Никаких искажений пропорций, каждый игровой пиксель отображается как квадратный блок из реальных пикселей экрана.
• Минусы: Требует поддержки конкретного разрешения вашим монитором. Если монитор поддерживает только 1080p, а игра выводит 240p, то x4 даст 960p, что не совпадает с нативным разрешением. Придется либо менять разрешение монитора, либо мириться с обрезкой краев.

2. Linear / Bilinear Upscaling (Линейное масштабирование)

Алгоритм просчитывает среднее значение соседних пикселей, чтобы создать плавный градиент. Именно так работают большинство телевизоров по умолчанию.

• Плюсы: Изображение выглядит более «современным» и гладким. Хорошо подходит для игр с большим количеством мелких деталей или для тех, кто не любит резкие края пикселей.
• Минусы: Потеря четкости контуров. Может появляться эффект «полосатости» (banding) на градиентах. Не передает дух оригинального железа.

Для большинства ретро-игр я рекомендую Integer Scaling is метод масштабирования изображения, при котором размер пикселя увеличивается строго кратным образом, сохраняя исходную геометрию без искажений. Он лучше всего сохраняет авторский замысел художников 90-х, которые рисовали спрайты под конкретное количество пикселей.

Оборудование для перехода в 4K

Как физически соединить старую приставку с новым 4K-телевизором? Прямых кабелей не существует, поэтому нужны посредники.

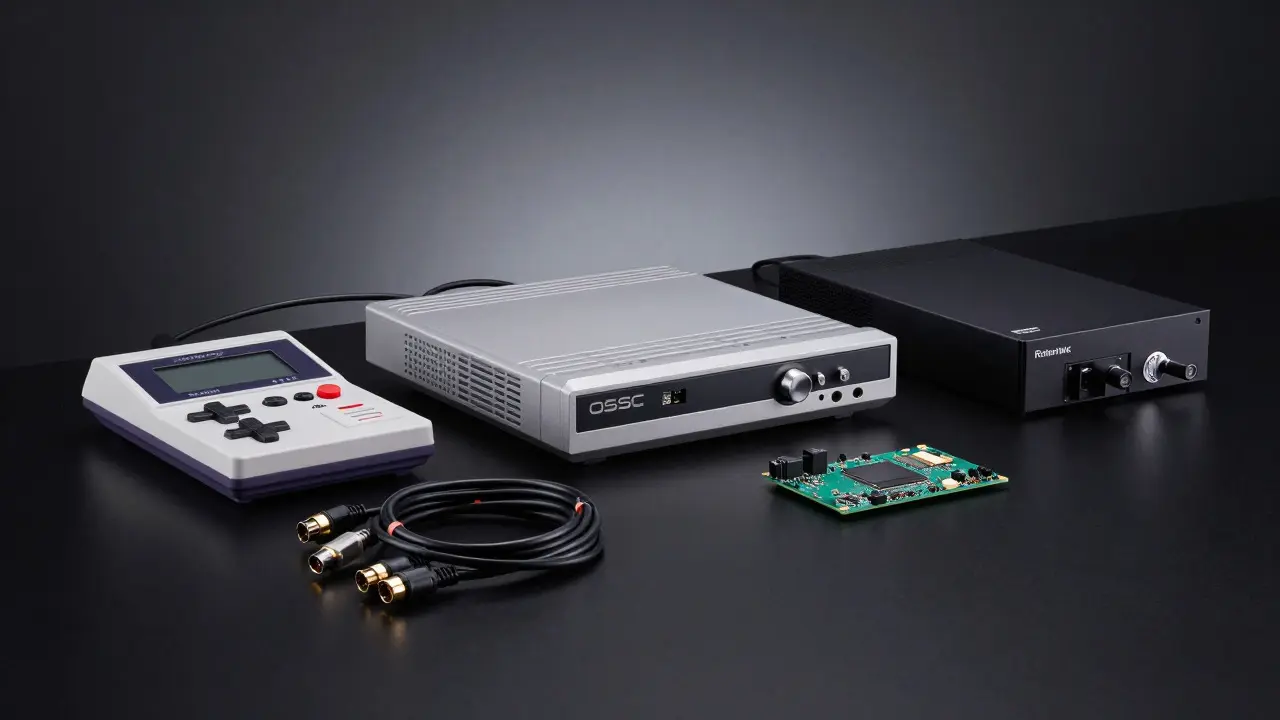

1. Конвертеры (Scalers): Устройства вроде RetroTINK 5K Plus, OSSC (Open Source Scaler) или XG15. Они принимают аналоговый сигнал (S-Video, Компонентный) и преобразуют его в цифровой HDMI с возможностью настройки integer scaling. Это самый качественный путь для «железа».
2. Эмуляторы на ПК или Raspberry Pi: Если железо барахлит, проще запустить эмулятор (RetroArch, PCSX2). На ПК вы можете точно настроить шейдеры и масштабирование через драйверы GPU (NVIDIA/AMD). На Raspberry Pi 4 или 5 можно собрать полноценную ретро-консоль с HDMI-выходом.
3. FPGA-консоли: Аппараты типа MiSTer или Analogue Pocket. Они воспроизводят логику оригинальных чипов, выдавая почти идеальный сигнал. Это премиум-вариант для коллекционеров.

Если бюджет ограничен, начните с качественного HDMI-адаптера с поддержкой 240p. Обычные дешевые адаптеры часто блокируют низкие частоты, делая картинку тусклой. Ищите модели с функцией «HDCP bypass» и поддержкой legacy resolutions.

Настройка монитора: критические параметры

Даже лучший кабель бесполезен, если монитор настроен неправильно. Вот чек-лист для идеальной картинки:

• Отключите все улучшения: Выключите Motion Smoothing (Interpolation), Noise Reduction, Dynamic Contrast. Эти функции созданы для кино и спорта, а не для пиксель-арта.
• Режим «Игры» (Game Mode): Снижает задержку ввода (input lag) и часто отключает лишнюю обработку изображения.
• Разрешение: Попробуйте выставить нестандартное разрешение (например, 960x540 или 1280x720), если ваш монитор это позволяет. Это позволит использовать integer scaling без потери части экрана.
• Подсветка: На OLED-экранах включите режим «Pixel Shift», чтобы избежать выгорания статичных элементов интерфейса (HUD) ретро-игр.

Частые ошибки при подключении

Ошибки №1: Использование длинных RCA-кабелей. Аналоговый сигнал деградирует на расстоянии более 3-5 метров. Используйте короткие кабели высокого качества.

Ошибки №2: Забывание о синхронизации. Если картинка плывет или мигает, проверьте настройку синхросигнала в меню монитора или конвертера. Иногда помогает принудительная установка режима RGB Limited (16-235) вместо Full (0-255).

Ошибки №3: Ожидание чуда от простого TV. Не каждый телевизор корректно обрабатывает 240p. Некоторые модели могут показывать черный экран или дублировать строки. Тестовые патчи (Test Pattern) помогут быстро проверить совместимость.
